Zgarniacz powirzchniowy rotacyjny HEDER FLOT






ZASTOSOWANIE

Zgarniacz rotacyjny frakcji pływającej HEDER FLOT (zastrzeżony patentem) przeznaczony jest do zgarniania i ewakuacji frakcji pływającej w urządzeniach służących do separacji zanieczyszczeń pływających lub flotowanych w szczególności w osadnikach wtórnych radialnych i prostokątnych, oczyszczalni ścieków komunalnych i przemysłowych.

Zgarniacz rotacyjny frakcji pływającej HEDER FLOT może stanowić wyposażenie dodatkowe pomostów ruchomych zgarniaczy dennych osadników lub być samodzielnym urządzeniem dedykowanym do procesu czyszczenia zwierciadła cieczy z frakcji pływającej. Zaletą zgarniacza jest zdolność przemieszczania ciężkich i lepkich kożuchów oraz ich dezintegracja mechaniczna.

BUDOWA I ZASADA DZIAŁANIA

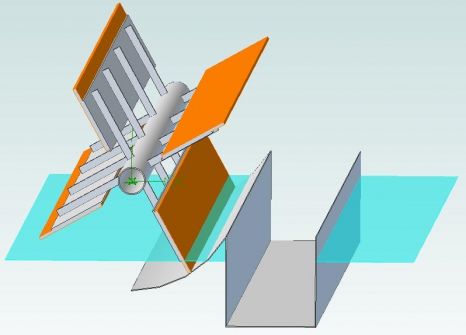

Zgarniacz rotacyjny frakcji pływającej HEDER FLOT składa się z wirnika - który obraca się na granicy lustra cieczy oraz z profilowanej rynny zrzutnika szlamu. Krawędź przerzutu szlamu jest równoległa do osi obrotu wirnika i wyniesiona jest ponad zwierciadło cieczy. Wirnik składa się z wrzeciona stanowiącego oś obrotu oraz łopat. Łopaty są odsadzone do wrzeciona. Ich ruch powoduje przesunięcie frakcji pływającej po profilowanej rynnie, a następnie jej przerzucenie do koryta odpływowego.

Wirnik zgarniacza HEDER FLOT napędzany jest reduktorem z silnikiem elektrycznym. Pozyskana ze zwierciadła cieczy frakcja pływająca może być przemieszczana do dalszego procesu technologicznego metodą pompową lub samospływem w zależności od przeznaczenia i warunków lokalnych.

Zgarniacz powierzchniowy HEDER FLOT projektujemy i wykonujemy pod indywidualne potrzeby, dopasowując geometrię do podanej dyspozycji budowlanej i technologicznej. Wykonanie materiałowe zgarniacza - stal nierdzewna w gat. nie gorszym niż 1.4301 (PN: 0H18N9).


Pliki do pobrania

Zgarniacz_powierzchniowy_rotacyjny_HEDER_FLOT_.pdf
